メモリ
メモリとは、一時的にデータを記憶しておく装置で、規格も何種類かあり、現在の主流はDDR SDRAMです。容量は64MBくらいの物から1GBの大容量のものまであります。

デュアルチャンネル
デュアルチャンネルとは、同じメモリーを別々のチャンネルのソケットにさすことによって、普通は転送速度が3.2GB/秒なのが、6.4GB/秒と2倍になる機能です。一応使っていますが、どれくらい効果があるのかはわかりません。
注意するべきことは、デュアルチャンネルにするためには、普通の挿し方ではなく、決まった順序で挿すので、必ずマザーボードのマニュアルを参照してください。



取り付け方法
それでは、メモリーの取り付けを開始します。
まず、必要なスロット部分の脇のレバーを外側に倒します。
次に、メモリーとスロットのかけているところを合わせて装着します。
このときにかなり力が要ります。「折れるから・・・」と力を緩めないでしっかりとめてください。これが中途半端だと、接触不良などがおきやすくなります。
最後に、レバーがちゃんとあがっているかを確認して、終了です。(レバーは押し込むときに自動的にあがります。)

Text:DigiTaichi

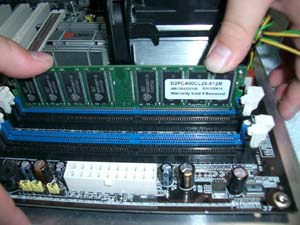

メモリーを装着しているところです。
