ケースにマザーボードを装着
取り付け方はケースによって多少違います。写真のケースは一部分を取り外しできて、そこにマザーボードを取り付けるタイプですが、ケースの中に直接装着するものが多いようです。
まず、ケースの中にマザーボードを軽く置き、ケースにあいている穴に合わせます。

そしてマザーボードと合った穴のところにスペーサーを取り付けます。

その後、マザーボードをもう一回置き、穴をあわせてねじ止めします。これでマザーボードの取り付けは完了です。

後は電源ユニットから出ているコネクターを説明書どうりに接続すればOKです。(この作業は組み立ての最後にやったほうがいいと思います。)

Text:DigiTaichi

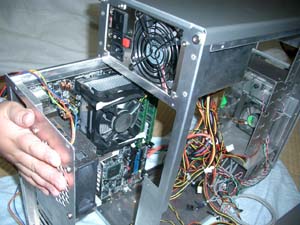

ケースにマザーボードを取り付けます。
